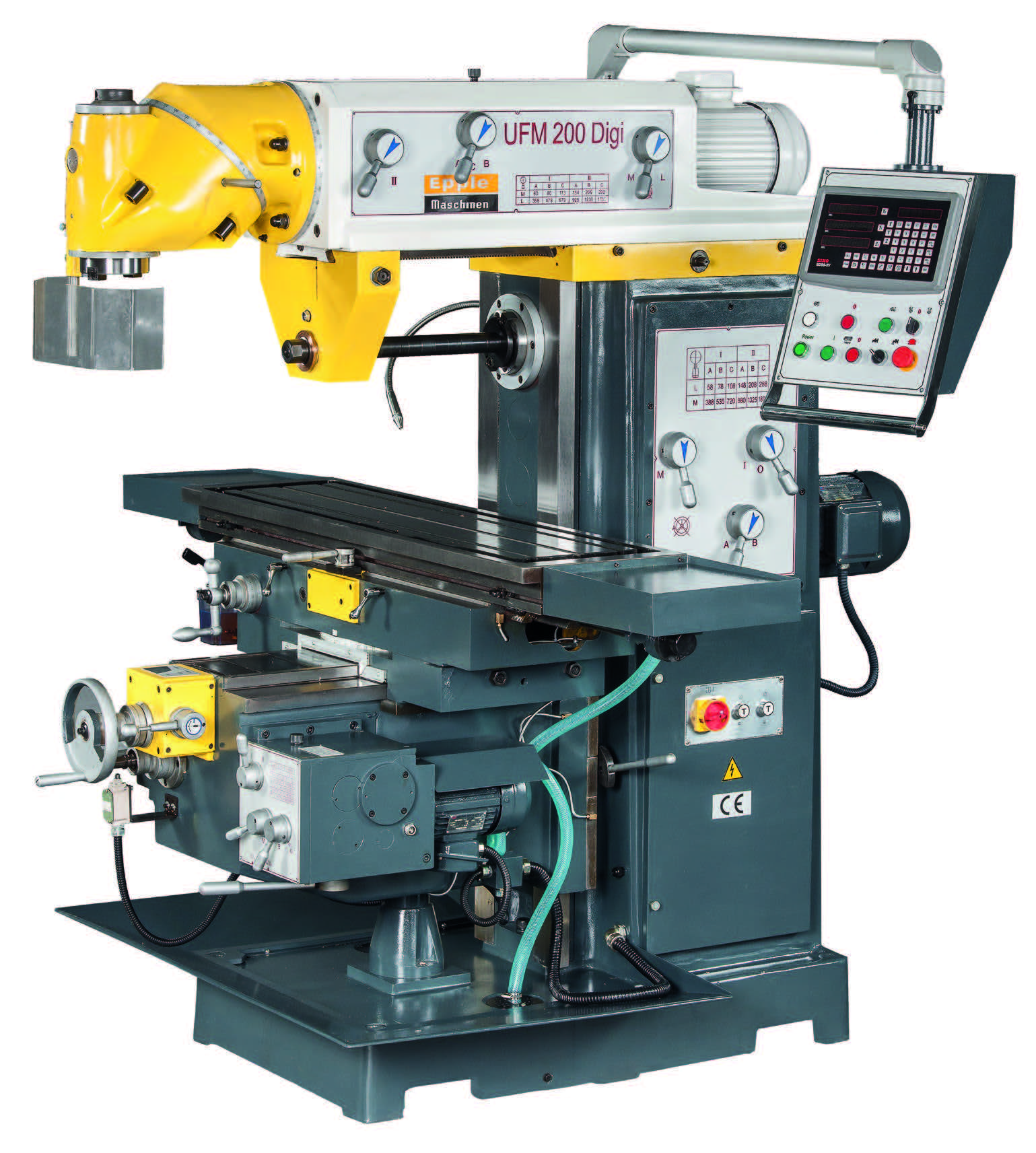

fraiseuse conventionnelle attachement avec visu 3 AXES UFM 200 DIGI

UFM 200 DIGI

FRAISEUSE CONVENTIONNELLE ATTACHEMENT ISO 50 AVEC VISUALISATION NUMÉRIQUE 3 AXES



description


Fraiseuse universelle avec tête universelle pour le travail horizontal, vertical et oblique et une broche horizontale, avec avance automatique sur axes longitudinal et transversal X et Y, avec visualisation numérique des trois axes X, Y et Z, un système de refroidissement standard et d’une lampe de travail halogène.
Cette fraiseuse EPPLE est d’une fabrication robuste et compacte assurant rigidité, absence de vibrations et grande précision. Le guidage de la tête se fait par de grosses glissières à queue d'aronde pour une précision parfaite. Les trois axes X, Y et Z sont sur des glissières à queue d'aronde avec rattrapage du jeu pour une grande précision et stabilité.
Fraiseuse multifonctionnelle pour les entreprises de production, outilleurs et les artisans, pour un usage professionnel à un excellent rapport qualité/prix.
  • construction robuste en fonte
  • rotation/inclinaison de la tête de fraisage dans tous les sens grâce aux deux axes de rotation (coulisse de bélier et coulisse porte-fraise)
  • transmission par pignons coniques traités, rectifiés, lubrifiés par bain d’huile
  • tirant M 16 dans la broche creuse pour le serrage des attachements
  • interrupteur de sécurité ergonomique tension basse – interrupteur d’arrêt d’urgence
  • 11 vitesses de broches
  • grand bac à copeaux
  • table croisée robuste et précise, rectifiée et largement dimensionnée pour une précision de travail optimale avec des pièces longues et plus lourdes
  • déplacement vertical de la table motorisé
  • table croisée réglable manuellement
  • finitions précises avec des butées réglables
  • grandes manivelles pour un réglage précis de position
  • table standard avec 2 avances
  • axe X et Y avec 9 vitesses d’avance automatique
  • système d'arrosage de coupe centralisé
  • lampe de travail halogène
  • lubrification centralisée
  • grande rigidité et précision de guidage pour le fraisage horizontal
  • visualisation numérique pour une lecture facile de position et de déplacement
  • tête de fraisage universelle avec rotation à 360°
  • tête de fraisage universelle orientable à 360°
  • broche horizontale

Epple Maschinen France est votre unique interlocuteur en France. Nous pouvons assurer le suivi de votre machine ainsi que la maintenance suite à votre achat.

Données techniques

capacité de perçage acier : 30 mm

capacité de fraisage horizontale : 130 mm

capacité de fraisage verticale :100 mm

col de cygne :820 mm

distance broche à la table : 560 mm

distance max. broche à la table :0 - 400 mm

rotation tête de fraisage : 360°

cône de broche :ISO 50

nombre de vitesses :12

vitesses de broche verticale :60 / 80 / 113 / 154 / 206 / 292 / 358 / 478 / 679 / 925 / 1.230 / 1.750 tr/min

vitesses de broche horizontale :58 / 78 / 108 / 148 / 208 / 288 / 388 / 535 / 720 / 980 / 1.325 / 1.800 tr/min

nombre de vitesse de broche axe X :22 / 37 / 51 / 80 / 126 / 196 / 272 / 420

nombre de vitesse de broche axe Y :  22 / 35 / 48 / 75 / 118 / 182 / 253 / 393

nombre de vitesse de broche axe Z : 10 / 15 / 20 / 30 / 50 / 78 / 108 / 168

dimensions de la table : 1.650 x 360 mm

mouvement de la table croisée :(X): 1.000 mm, (Y): 280 mm (Z): 400 mm

dimension des rainures en T : 14 mm

nombres de rainures en T : 3

puissance moteur : 400 V / 4,0 kW

dimensions machine (L x p x H) : 1.720 x 1.900 x 1.950 mm

poids machine : 2.220 kg
